治具っていう言葉をご存知ですか？治具の読み方ですが、（じぐ）って読みます。
これは、プラモデルやガンプラを作る時に、「あると超便利な道具」のことです！（なんかアバウトな説明だな。。。） Google先生によると「加工や組立ての際、部品や工具の作業位置を指示・誘導するために用いる器具の総称。」ってありました。（参照：ウィキペディア「治具」より）
この定義からは少し外れるかもしれないんですけど、今回はプラモデルやガンプラを作るとき、また何らかの加工するときに「用意しておくと便利な自作の道具」というくらいの位置づけで、僕の治具をいくつかご紹介してみます！

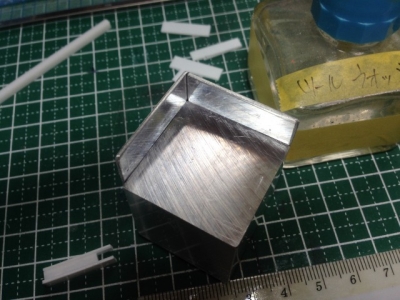

自作治具「スコヤくん」
この治具は、ちいさいプラ板を、きれいに並べて貼り付けるときに使用するものです。例えば「しいたけディテール」を作成するときですね。こういう治具が無いと製作不可能だ！と思ったので、アホな頭で考えて、この形状にいきつきました。実際に使ってみると、すごく便利だったので、おすすめしちゃいます。名前は「スコヤくん」っていいます。僕が勝手につけましたｗ。

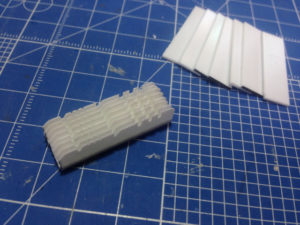

ちなみに「しいたけディテール」っていうのは、↑こういうやつです。詳しくは、この記事に書いています。これは上級者向けの工作でして、僕はへたへたですｗ
治具「スコヤくん」の作り方
さて、治具「スコヤくん」の作り方ですが、作り方は簡単なんです。アルミサイコロ 30mmに、厚さ1ミリのアルミ板30×40を瞬着で貼り付けてるだけです。材料は東急ハンズで買いました。この材料を手に入れるのが大変かもしれないです。アルミ板はネットだとモノタロウで売っています。アルミサイコロは20mmならAmazonにありました。30ｍｍは、ちょっと探したけど、見つからなかったです。20ｍｍだと、ちょっと小さいかもしれないですね。すまん。。
アルミ板の切断はＰカッターで何度も繰り返してなぞって、ある程度のところまでいったら、あとは手でグニグニして折るように切断します。Pカッターを使う時には、金属の削りかすでケガをしないように注意です。あと、切断面は手を切りそうで危ないので、ちゃんとペーパでならしてください。
治具「スコヤくん」の使い方

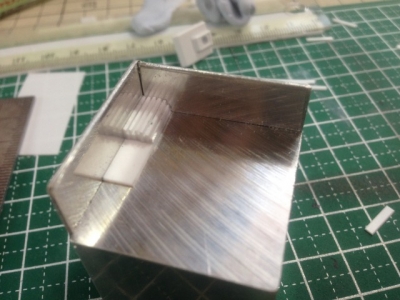

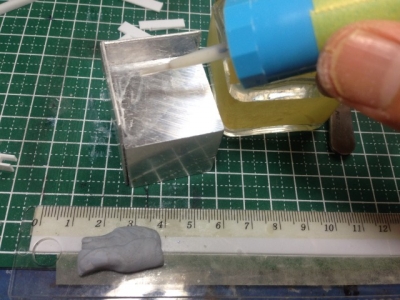

この写真でわかるかな？ プラ板を張り合わせていく時、壁がＬ字になっているから、壁の角に押し付けるようにして、プラ材をキレイに揃えることができるんです。これ、手でやろうとしたり、クリップとか使っても、上手くいかないんですよ。でも、スコヤくんを使えば大丈夫です！ イエイ！

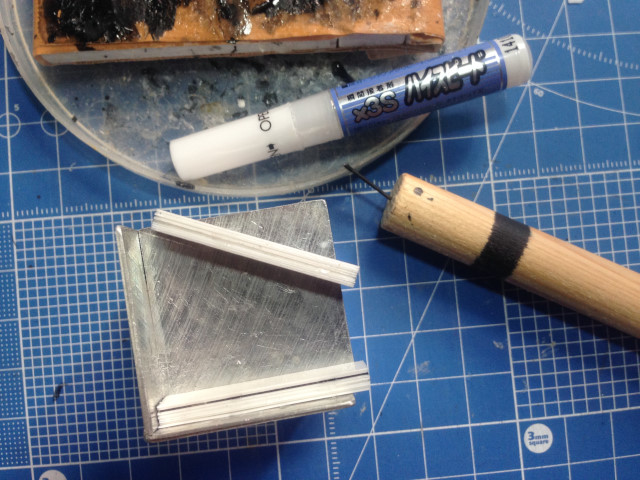

この写真の方が分かりやすいかも？ 「しいたけディテール」作成以外にも、使いどころは、いろいろあったはず（その場その場で手を動かしているので、いまは思い出そうと思っても思い出せない、すまん）。ちなみに、この治具の材質をアルミで作っているのは、理由があります。接着には、流し込み接着剤を使うじゃないですか？ すると溶け出したプラスチックが、台座に溶け出してしまうんですよ。なので、もし「スコヤくん」をプラスチックで作成していると、、、あとは言わなくても分かるな？（笑）
ということで、アルミで作っているので、いくら汚れても、ツールウォッシュで掃除が可能なのです。ちなみに僕は、掃除用のツールウォッシュを、接着剤の空き瓶に入れたりしています。フデがついているので、ちょっとしたときに使い勝手がいいんですよ。オススメの小技です。
自作治具「コテイくん」
これはガイドボックスみたいな役割です。ウェーブの「レザーのこ＆カッティングガイドボックス」という製品があるんですけど、それに似てますね。名前は「コテイくん」。作り方は単純で、木材を木工ボンドでくっつけただけです。木材は東急ハンズで購入しました。

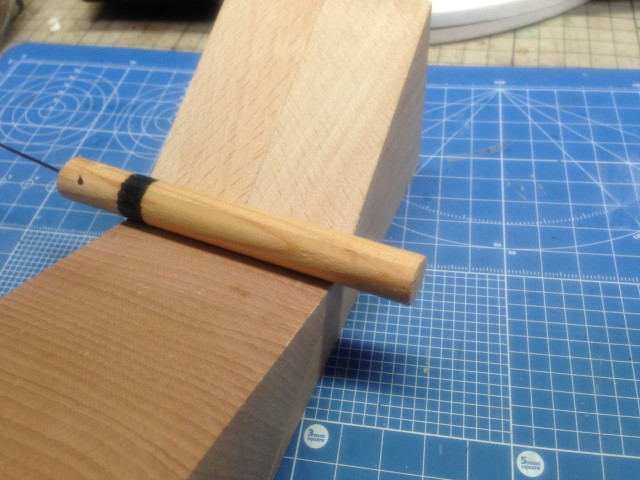

こうやって切断したいものを置くのです。プラパイプとか、丸い木材とかですね。

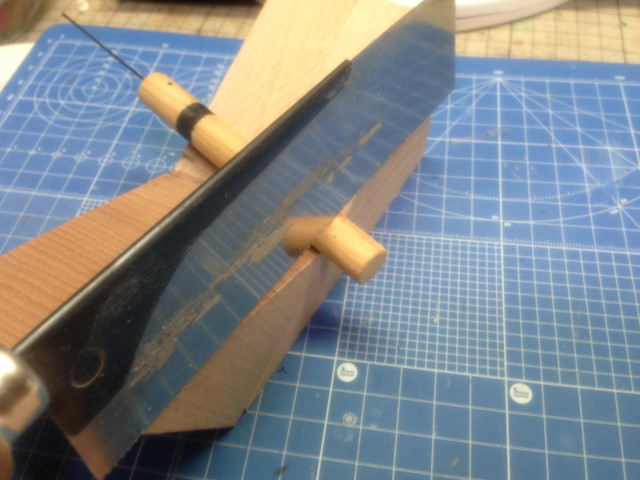

そーすると、こんな感じで切りやすい、っていうことですね。なんかシンプル過ぎて、他に説明できることが思いつかない（笑）

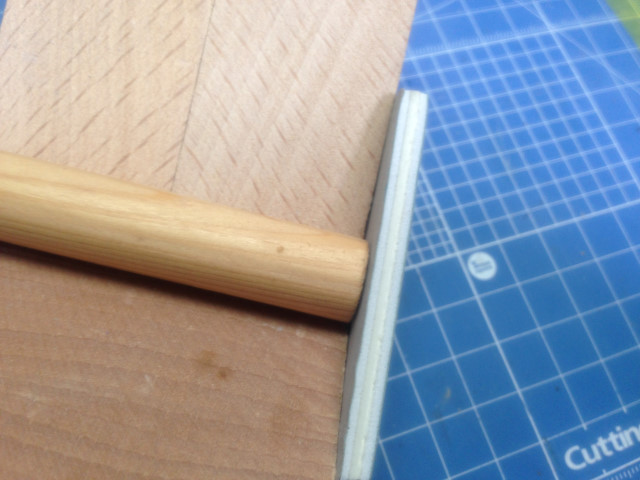

あと切り出した後に、切断面をヤスリでツライチにするときにも使えます。そういえば、ツライチに関しては、別の治具「タイラーくん」も作ったので、よかったらこちらもご参照くださいなのです。
自作治具「ドダイくん」

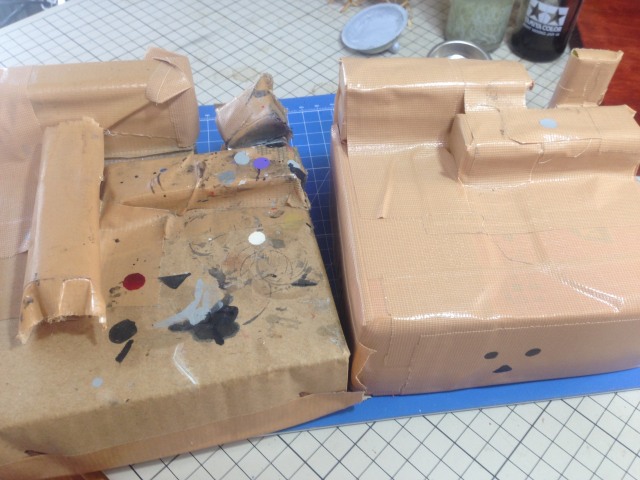

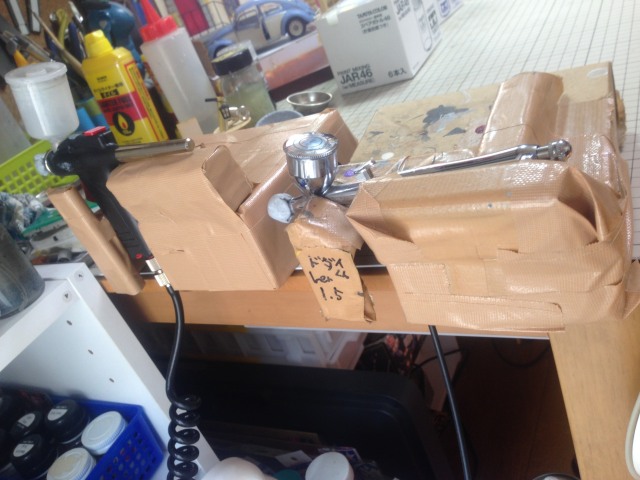

これ、治具といっていいのかわからないんですけど、ていうか明らかに治具ではないよな？って感じですけど、勢いでご紹介します(笑) エアブラシ（ハンドピース）を置く台座です。名前は「ドダイくん」です。これはタミヤのエアブラシスタンドとか、エアテックスのエアブラシホルダーなどの市販品でもいいんですけど、僕は段ボールで自作しました。お金をケチったっていうのもあるんですけど、この方が使い勝手がいいと思ったんです。それにしてもこの写真、変なパースがついてて、見ていて目がクラクラするな（笑） なんかごめん。

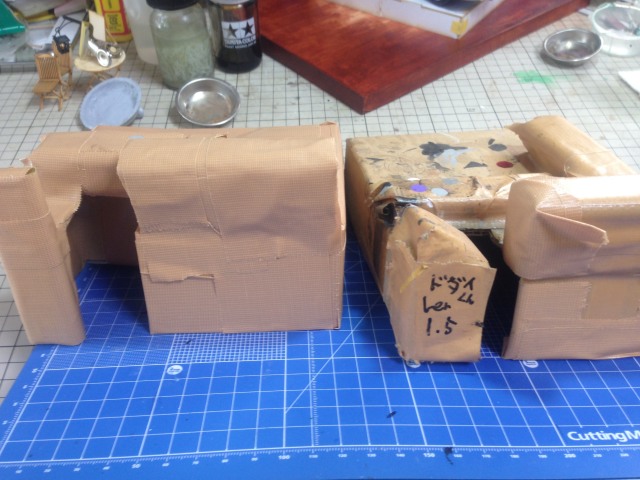

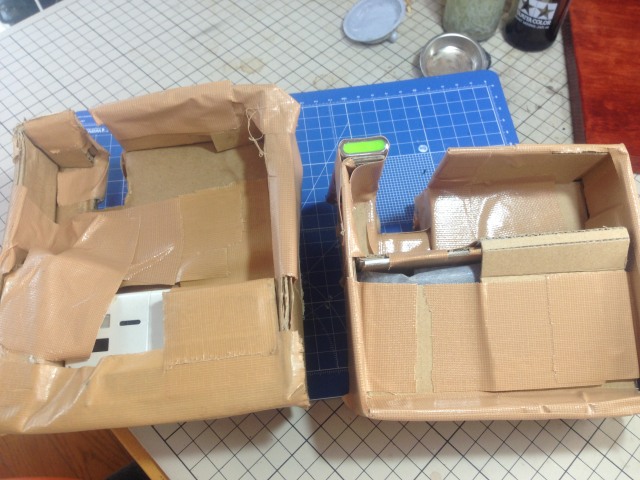

こんな感じで作っています。エアブラシで塗装するなら、台座は絶対に必要なんですよ。片手で塗料をエアブラシのカップにいれることは、ほぼ不可能ですからね（横山宏先生は、ついに片手でできるようになったそうですがｗ）。
治具のアイデアが詰まったオススメ本
いろんなプラ板工作法が掲載されている本があるんですよ。「ガンダム スクラッチ ビルド マニュアル2」という本なんですが、この本には、プラ版加工法と共に、いろんな治具が掲載されています。アイデアがめちゃくちゃ豊富なので、読んでいるだけでも面白いですし、治具を自分で作成するためのアイデアや思考が学べると思います。この本に載っている「スライド定規」には、本当に感心しました。感動して、僕もプラ板で作成したくらいです(笑) 本のレビュー記事も書いてます。
まとめ
治具っていうのは、その場その時に応じて、必要になります。針金1本を曲げるにも、治具を用意したりします。たくさんのモデラーさんが、たくさんのアイデアを発表されているので、いいなと思ったものは、どんどん盗んでいくといいと思いますよー。今回ご紹介した「スコヤくん」「コテイくん」「ドダイくん」たちも、ネーミングの良し悪しはさておき(笑)、もしいいなと思ったら、どんどん盗んじゃってくださいー！
