【プラモデル初心者向け】プラ版を正確に切り出す方法（その3）

プラ版加工の話、その3です！
前回は「任意の形状を切り出す方法」として
プラ版の切り出し方をご紹介しました

【プラモデル初心者向け】プラ版を正確に切り出す方法（その2）

今回も試行錯誤しながらやってますけど
やっていくうちにいろいろと発見もあるのでして
まぁいくつか書いてみたいと思います
ほとんど個人の忘備録と化してますけどねｗｗｗｗ

これは横山宏先生の
「マシーネンクリーガー・プロファイル1　ファルケ」
で知ったんですけど、

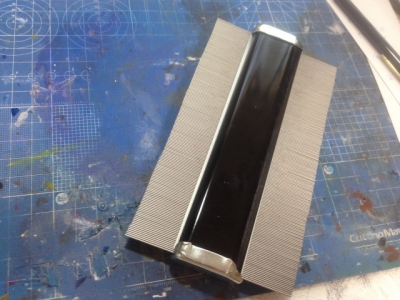

「型取りゲージ」という道具が
この世の中にはあるんですよｗ
押し付けてその物の形を取れるという、
断面を計測することができる便利ツール！

posted with amazlet at 17.04.08

シンワ測定
売り上げランキング: 3,489

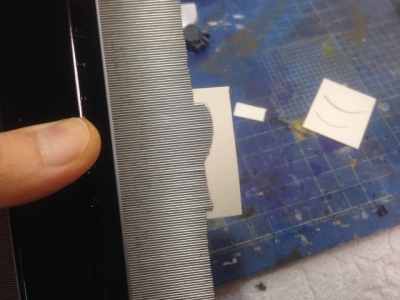

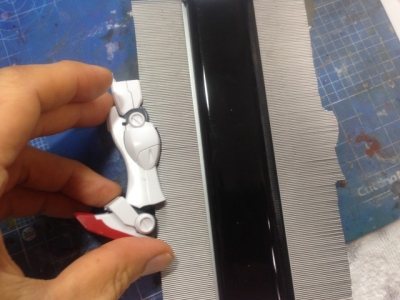

こんな風に押し付けるじゃん？

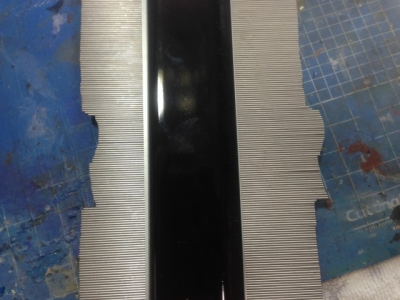

するとこんな風に断面を見れちゃう！
面白いですなー

いきなりプラ版だとアレなんで、
とりま一回、厚紙にトレースしてみます
「へこんでいる方からやると、一回り線が小さくなってしまうので
出ている方のデータからトレースする」
とのことですよ

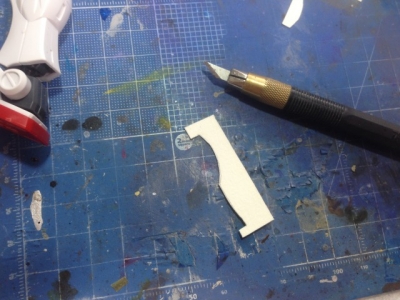

切り取ってみますた
これを・・・

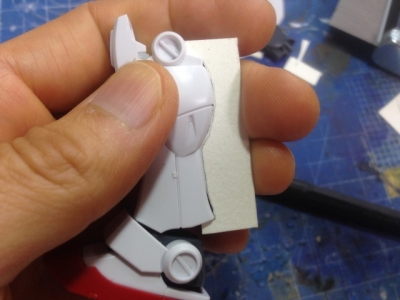

パーツにあててみた
む、やや隙間が空いたが、まぁヨシとしようｗ
この形でプラ版に切り出したいので
次の工程にいきます

トレースには、いろんな方法があると思うけど
マスキングテープでトレースしてみます

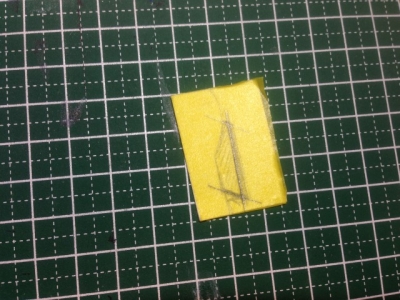

厚紙の上にマスキングテープを貼ります
マスキングテープは薄いので
下が透けるから簡単にトレースできます

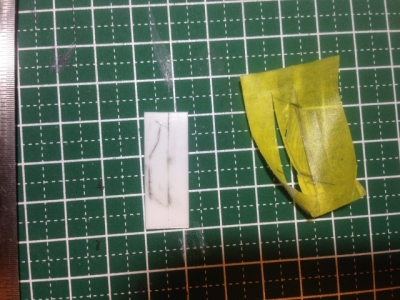

そのマスキングテープをプラ版に貼って
上からナイフで線を入れるように切ります
そのあとマスキングテープをはがし、
見やすいように筆ペンでスミイレしました
んで、もっと簡単にトレースするには・・・

トレースしたいプラ版を下に置いて
ガイドとなるプラ版の周りをペンでなぞります
これで形状を量産できます
って、当たり前ですねｗｗｗ

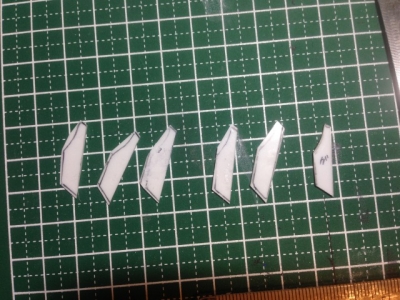

線に沿ってピッタリ切るんじゃなくて
余白を残してみました

これを「道具のお話」記事で紹介した

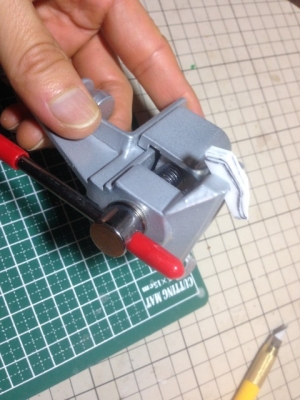

「卓上万力」に挟んでまとめてヤスリで成型すれば
同じ形状のパーツが量産できます
しかし、立方体のものを
直角水平にヤスるって結構難しいんですよね
これの対処法は現在検討中で、
いずれ記事にするかもです
とりま先に行きます

ぐへぇ、途中写真がないーｗｗｗ

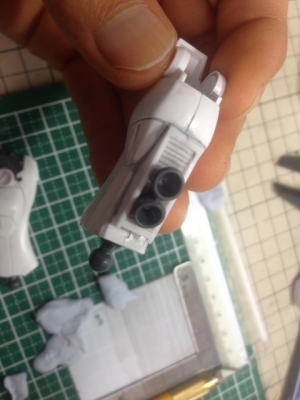

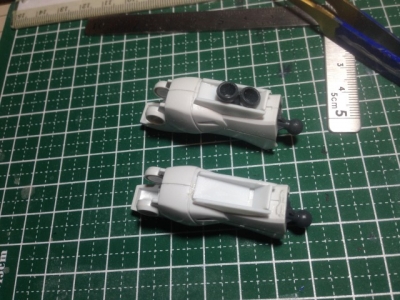

ええと、切り出したプラ版を箱組みして
ふくらはぎの部分にスラスターを追加してみたのｗ
こんな風に断面を計測して
プラ版を張り付けることができるんだねー
ってコトでした
なんか尻切れトンボでスマンｗｗｗ

ええと、よくディテールアップに
細い短冊のプラ版を張り付ける手法とか
ありますよね？
あのプラ版の量産方法を考えました

まず「プラ版を切り出す方法その1」の記事で紹介した
岬さんのノギス方法で、スジボリラインをプラ版に引きます

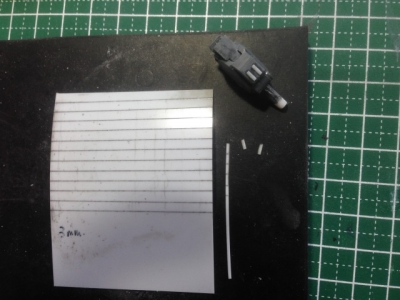

任意の幅でいいんですが、とりあえず3ミリで引いてみた
で、それを1ミリ幅で切り出します

あとは手でポキポキ折れば、
3ミリ幅の短冊プラ版が量産できます
なんか駆け足で紹介したけど分かるかなぁ？？？
エバグリとかの1ミリプラ板を切り出す以外にも
こんな方法が可能ですね、ってことで

これはかなり応用ができると思うので

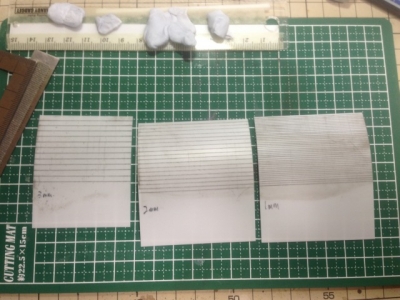

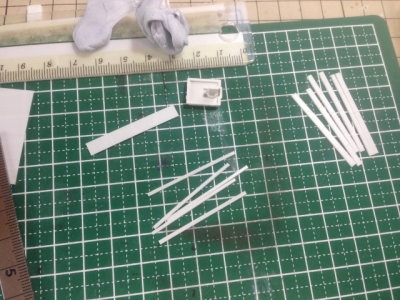

1ミリ、2ミリ、3ミリと用意してみますた

2ミリ幅の板をカットして
さっきのふくらはぎのスラスター部分の
底面に置いてみた
なんか使いどころを間違っている気もするけど
ピューってスルーしてくださいｗ
僕、こういうセンスないんですｗ

前回の記事で「しいたけ」に挑戦したけど
もう一度挑戦してみます
まず2種類の幅のプラ版を用意します

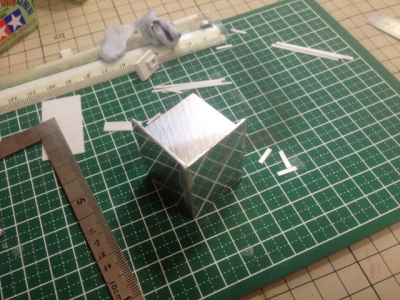

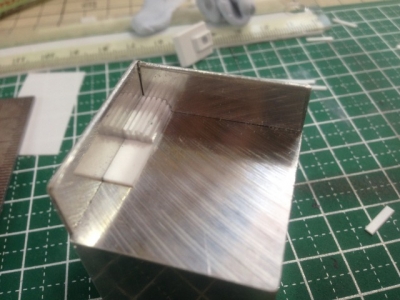

ここで自作の新兵器、「スコヤくん」の登場！
アルミブロックにアルミ板を張り付けたものです
これを何に使うかというと・・・

このように小さいパーツを
キッチリ並べて接着するために使います
これができなくて前回は
吐き気がするほど不細工なモノに
なってしまったんで対処法を考えたんですｗ
今回はバッチリ・・・かな？

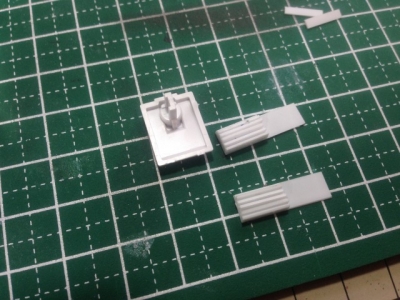

前よりはキレイに並べることができた！

これを腰のサイドアーマーの裏に
貼ってみようと思う
別にそれがカッコいいとか考えたワケじゃなくて
ただの練習ですｗ
何度も言うが僕はディテールのセンスが皆無なのですｗ

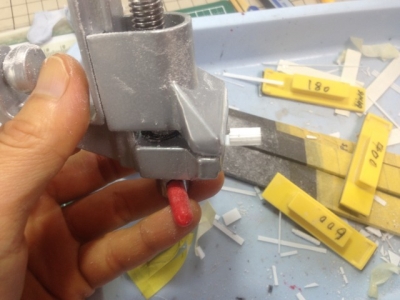

成型のために、またまた「卓上万力」に挟みます
「卓上万力が便利」って道具紹介の記事で書いたけど
それって、こういう意味だったんですよ

タガネで挟み込んだ方のプラ版を削り
高さを調整中・・・
いや、こんなアクロバットな使い方をしてるワケじゃなくて
片手だから写真が撮れないだけですｗ

まぁ、前回よりはキレイかな？

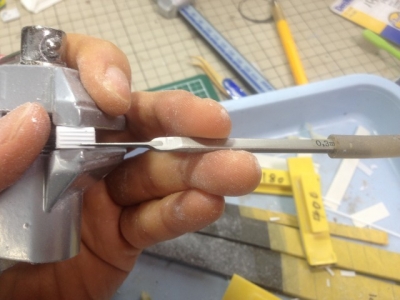

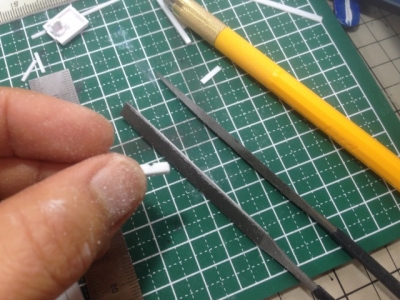

精密ヤスリで形状に変化を与えてみよう
なんか実験してるみたいですけど
ほんとに実験してますｗ
こうすると、どうなるんだろう？みたいなｗ

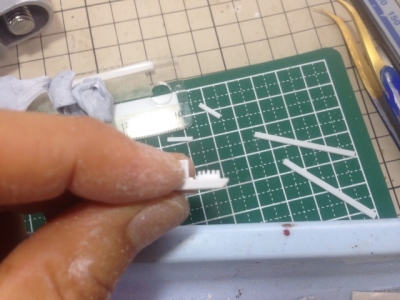

最後に、パーツの高さというか厚みを調整します
プラ版において高さを合わせるための
プラ某ガイドで挟み込み
ヤスリをかければ精度を出せますね

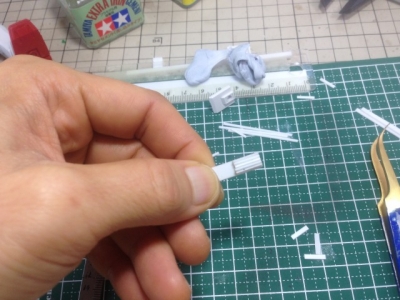

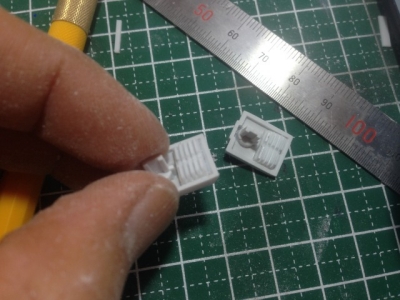

できたー
何度も言うが、これがカッコいい、とかではないぞ？ｗ
やってみたかっただけなんですｗ
こんな精密な成型でも、やり方を知れば
僕みたいなヘタレ初心者でも、それなりにできたよーっ！
ってことでしたｗ
今回は0.5ミリ厚プラ版を使ったけど
慣れれば0.3ミリ厚とかに挑戦だね

しいたけって、どの大きさのプラ版が
何枚必要なのか？ってことが
慣れてなくて分かりづらかったんで

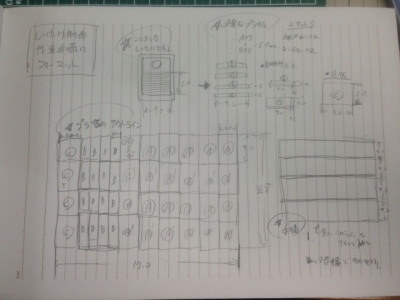

必要なプラ版の切り出しというのを
フォーマットにしてみた
まぁ誰も興味ないだろうけどｗ
む、これでは見づらいな・・・

なんかただの自己満足ｗ
これで数値を調整すれば、
次回から、どんなしいたけ形状でも
必要なプラ板の数と形が割り出せるハズだ、たぶん・・・
以上、ほとんど個人の忘備録と化してますけど
何かの参考になれば幸いでござるー！
